標準孔板

標準孔板

  • 描述: 標準孔板的是一件中間開有節流孔的圓盤形節流元件,是近百年國內外使用量大的節流裝置,國外前輩長期實驗研究和工業實踐積累了豐富的試驗研究數據,它的結構簡單,安裝方便,但壓力損耗很高。
詳情信息

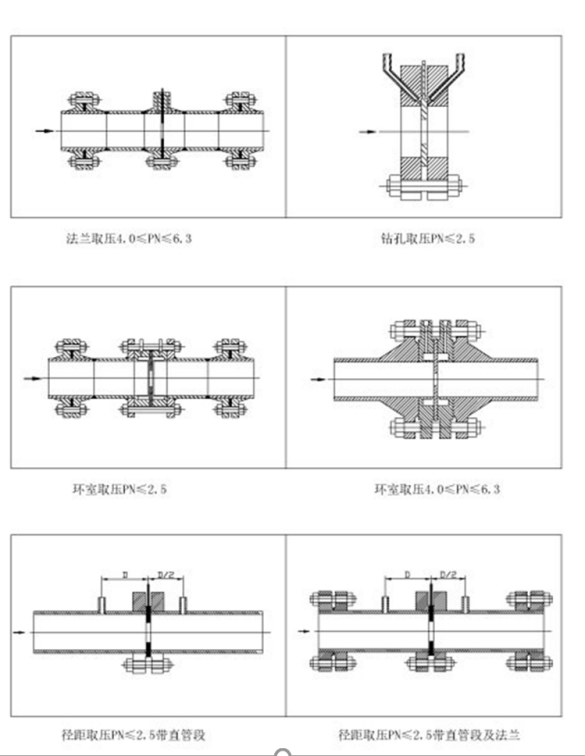

  一、標準孔板取壓方式可分為:

  a. 角接取壓標準孔板:環室角接取壓標準孔板,單獨鉆孔角接標準孔板

  b. 法蘭取壓標準孔板。

  c、徑距取壓標準孔板,徑距取壓要求正壓側取壓孔距離孔板前端面 1D,負壓距離孔板前端面 0.5D,故訂貨時要求隨貨配套直管段,取壓孔在直管段上加工出來,方便現場的安裝。


  二、管道連接方式:

  a. 直接焊接式:由節流件與取壓裝置及取壓短管組成,適合 高溫高壓流量測量。

  b. 法蘭連接式:由法蘭、節流件、取壓裝置及取壓短管組成。

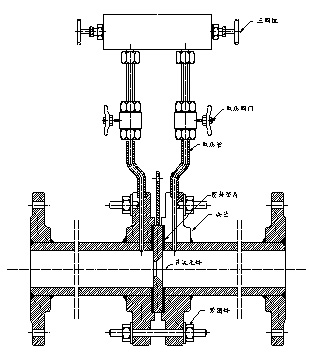

  三、一體化標準孔板

  一體化標準孔板由取壓法蘭、孔板、取壓短管等組成。在出廠前就把取壓管、取壓閥門、三閥組有效的連接好,不用現場再安裝取壓管部分。



  四、內藏式標準孔板

  內藏式孔板由法蘭、取壓裝置、孔板、取壓短管等組成,適用于≤DN80 管徑的流量測量。
