一、ISA1932噴嘴
ISA1932噴嘴是由垂直于軸線的入口平面部分、兩個圓弧曲面構成的入口收縮部分和與之相接的圓柱形喉部及保護槽組成。
取壓方式為角接取壓,分為單獨鉆孔取壓和環隙取壓二種形式。

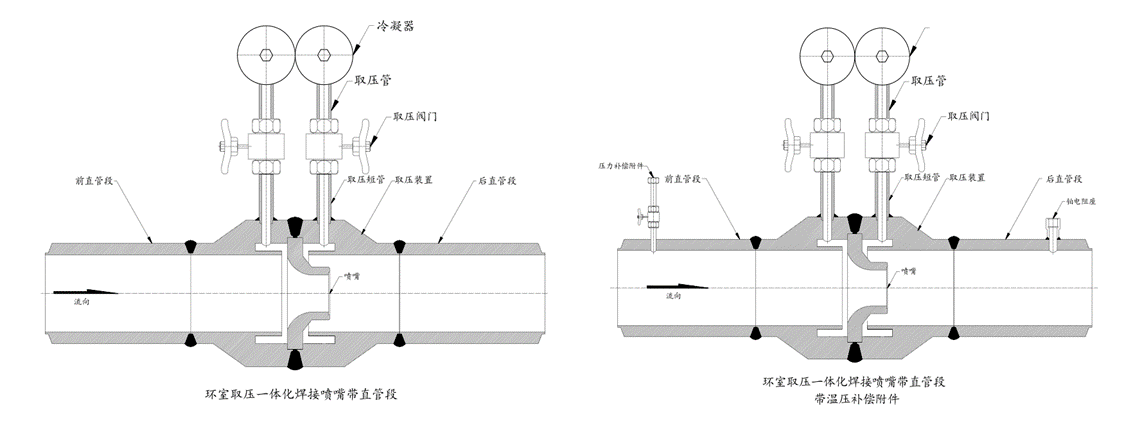

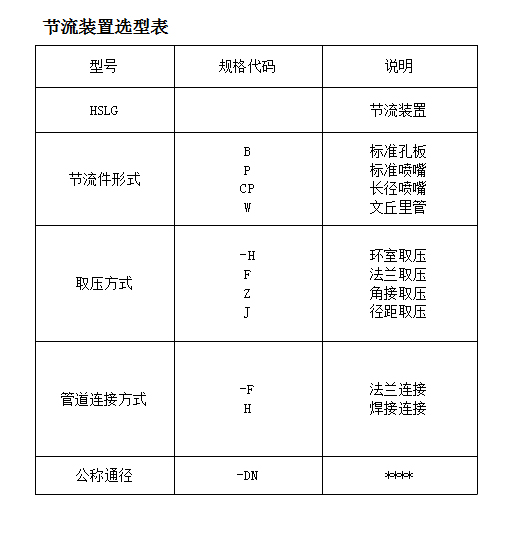

管道連接方式:直接焊接方式,法蘭連接方式。為方便現場安裝也可將取壓管部分整體連接好,做成一體式噴嘴。
直接焊接式標準噴嘴:由取壓裝置,噴嘴及短管組成,適合用于主蒸汽,主給水流量的測量等高溫高壓的場合,采用管道單獨鉆孔取壓方式。
法蘭連接標準噴嘴:由法蘭、噴嘴、及取壓裝置組成,適合測量低中壓介質。
二、長徑噴嘴:長徑噴嘴結構形式和技術要求須嚴格遵循國際標準 ISO5167-2003 或國家標準 GB/T2624-2006的規定。

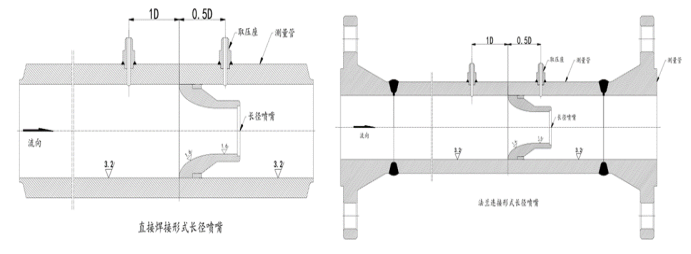

長徑噴嘴的取壓方式為D-D/2徑距取壓方式。
長徑噴嘴的量程比為 1:3~1:5, 重復性好。
長徑噴嘴主要用于電廠主蒸汽,主給水的測量等高溫高壓的場合,與工藝管道為焊接形式連接,提高了使用的可靠性。
2.5、ASME 長徑噴嘴:ASME 長徑噴嘴由美國機械工程師協會推薦,設計標準ASME-PTC6-1996.,結構復雜,加工難度大,成本比較高。

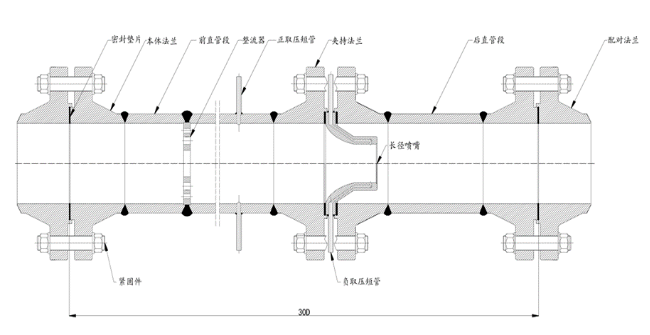

該裝置的取壓方式為喉部取壓,它由前 20D,后 10D 測量管,連接法蘭、取壓法蘭、噴嘴、整流器、取壓短管、緊固件及密封墊片組成。
ASME 長徑噴嘴的測量結果通常作為汽輪機驗收的基礎,故它需要在實驗臺上進行實流標定,修正流出系數,確保裝置的精度。
