二、測量原理

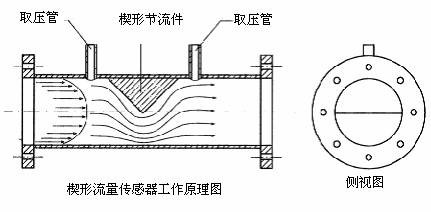

楔式流量計的基本流量方程式來自于帕努利原理(能量守衡和連續方程),通過楔塊產生差壓,該差壓正比于質量或體積流量。楔式流量計的檢測件是一塊縱截面成 V 型的節流件,安裝在管道的上部,它的圓滑頂角朝下,這樣有利于含懸浮顆粒的液體或粘稠液體及臟污介質順利通過, 不會在節流件上游側產生滯流。當流體通過楔塊時,由于楔塊的節流作用,將會在楔塊的上下游產生差壓,該差壓與質量或體積流量成正比。通過與差壓變送器連接,測得差壓從而獲得流量值。對同一管徑,不同的楔比 H/D(楔塊開口高度 H 和管道直徑 D 之比)可得到不同的典型流量范圍,可應用于困難的流量測量,并保證精確可靠的測量結果。
三、主要結構特點和適用范圍
由于楔形流量計獨特的結構,因此可用于粘滯性液體的流量測量,粘度可高達 500 mPa.S, 如燃油、渣油、重油等;也適用于含懸浮顆粒的固液混合物,如漿狀、污水等流體的流量測量。
楔形流量計雷諾數使用范圍寬廣,適用于極低的雷諾數(ReD=300),而雷諾數上限可達到數百萬以上,在雷諾數從 300 到數百萬范圍內,流量和差壓始終保持方根關系。
楔形流量計結構簡單、可靠、無可移動部件與易損部件,耐磨性好,長期運行精度高。經標定的楔式流量計流量系數基本誤差有+/-0.05%以?xún)?nèi),重復性和穩定性好,可靠性高,壽命長, 成本低,安裝維護方便。
1. 適合于低雷諾數液體的流量測量。
2. 適合于低黏度大流量、高黏度小流量流體。
3. 結構獨特,無沉積、不堵塞,適用范圍廣,除應用于一般氣體、液體、蒸汽外,特別適用于高粘度、結晶混合液、臟污的液體、高含塵氣體及含固體顆粒液體、漿狀液體,如燃料油、渣油、油漿、廢水等的流體測量,具有自清潔能力,無滯流區。
4. 適合于公稱直徑 DN25—DN1200 的管道。
5.壓力損失較低與文丘里管相似,但結構比其緊湊輕巧。
6. 管嘴取壓楔式流量計用于壓力等級 ANSI 1500 RF,溫度 450 ℃以下的各種場合;法蘭取壓適用于壓力等級 ANSI 900 RJ 以下各種場合。
四、安裝要求
1. 檢測件應與管道中心成 90℃。
2. 楔式流量計安裝時可不考慮介質流向。

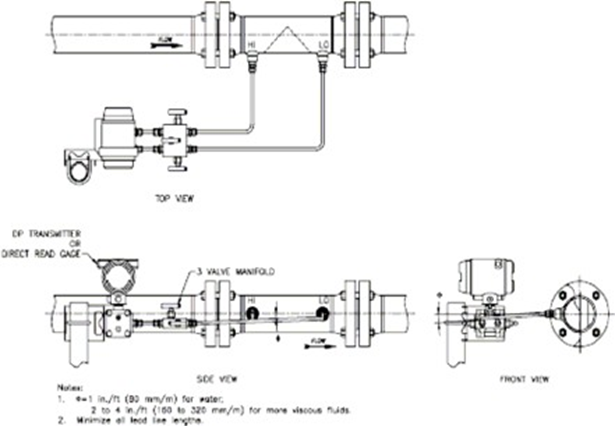

3. 楔式流量計在水平管道上安裝時,取壓口應在管道水平中心線上 45℃范圍內;垂直管道上安裝時,取壓口的不同標高將會產生附加壓力,這應在變送器安裝后,靠重新調零來解決。

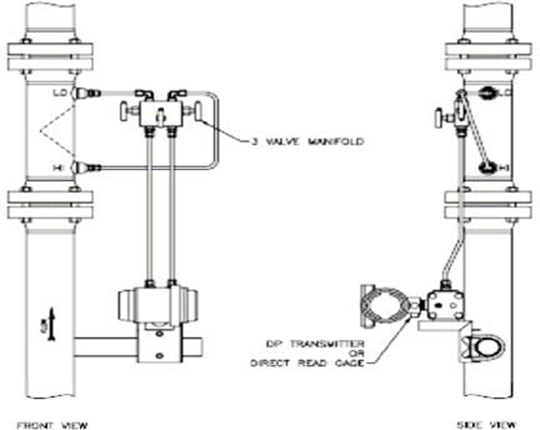

對于液體的應用:取壓口位置建議水平或向下傾斜,變送器推薦安裝在與流量計水平或低于流量計的位置,如下圖所示:

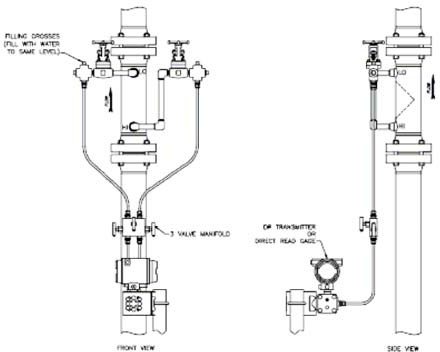

4. 管嘴取壓楔式流量計在測量高粘度、易結晶、結焦或含固體顆粒的流體時,取壓處應伴熱式外加伴熱并設置隔離容器,必要時引壓管線可打沖洗油。
5. 變送器的安裝請參見變送器說明書。
6. 導壓管的敷設
對一體化流量變送器,導壓管已在產品出廠時安裝連接好,用戶只要將差壓電信號接 至積算儀或系統即可。
對普通流量計,導壓管的敷設還應注意以下方面:
(1) 應按被測流體的性質參數使用耐壓、耐腐蝕的材料制造,其內徑不得小于 6mm, 長度在 16m 之內。
(2) 導壓管應垂直或傾斜敷設,為了避免差壓信號失真,正負壓導壓管應盡量靠近敷設,嚴寒地區導壓管應做防凍處理。
(3) 對法蘭型取壓接口,必須采用相同類型及壓力等級的配對法蘭,安裝過程中注意推薦的力矩參數。

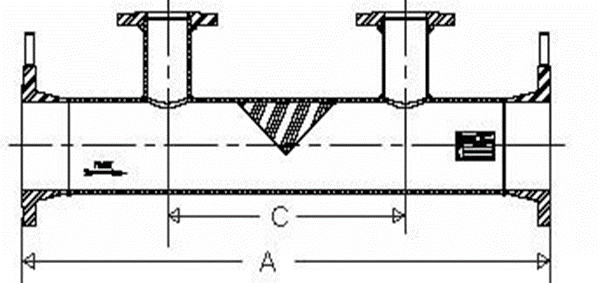

7. 楔式流量計的上、下游要帶有一定長度的沒有阻力的直管段。下游小直管段長度為安裝管段直徑的六倍;上游小直管段長度取決于楔比、直管段前阻力件的類型的管道的直徑。(A、B 是指到楔形節流件的距離,產品出廠時節流件在流量計的中間。)

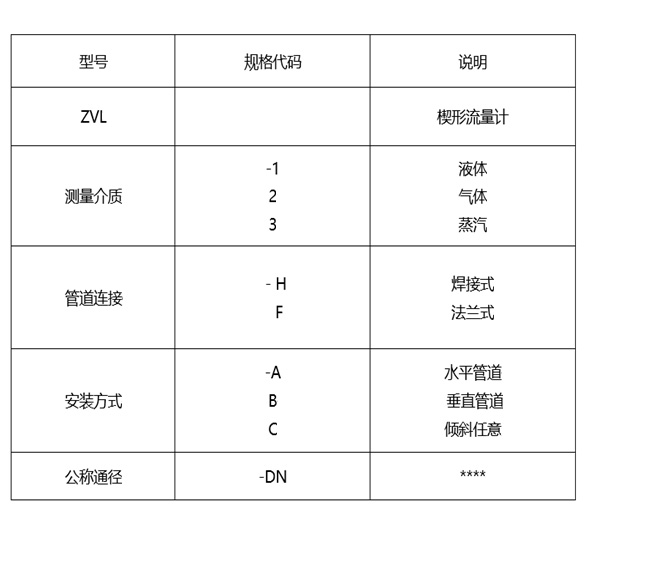

五、選型說明
