一、簡述
差壓式流量計是一種歷史悠久的流量計,由安裝在管道中的節流裝置、差壓變送器及顯示儀表(或計算機)配套組成,是目前應用較為廣泛的流量計。按其標準化程度分為標準型和非標準型兩大類。
我公司生產的標準節流裝置符合 ISO5167-2003 或GB/T2624-2006的標準,根據國家檢定規程JJG640-2016規定,符合標準的節流裝置只檢驗幾何尺寸,無需實流標定。
二、節流裝置原理
節流裝置遵循伯努利方程,充滿管線的流體通過節流元件時,流體局部收縮,流速增加,使部分壓力能轉變?yōu)閯?dòng)能在節流元件上下游產生差壓信號,該差壓信號經差壓變送器的測量傳送給流量積算儀或計算機,運算出瞬時流量與累積流量而達到測量的目的。
三、節流裝置的分類
我公司生產的標準節流裝置有:標準孔板、ISA1932 噴嘴(標準噴嘴)、長徑噴嘴、文丘里噴嘴,經典文丘里;
非標準節流裝置有:彎管流量計、多孔平衡流量計、楔式流量計、測速管流量計,V 形錐流量計、環形孔板、以及 1/4 圓孔板、錐形入口孔板、雙重孔板、圓缺孔板、偏心孔板等。

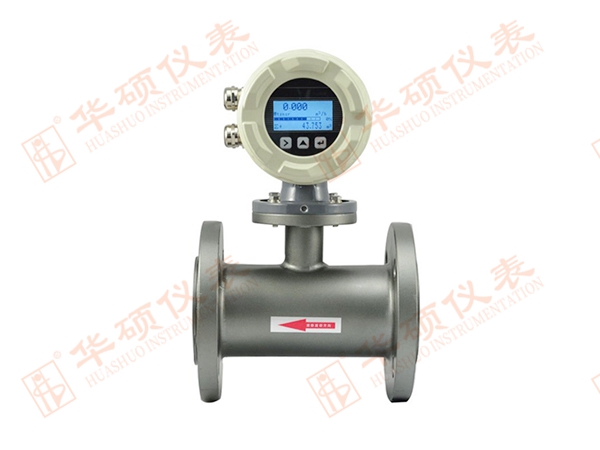

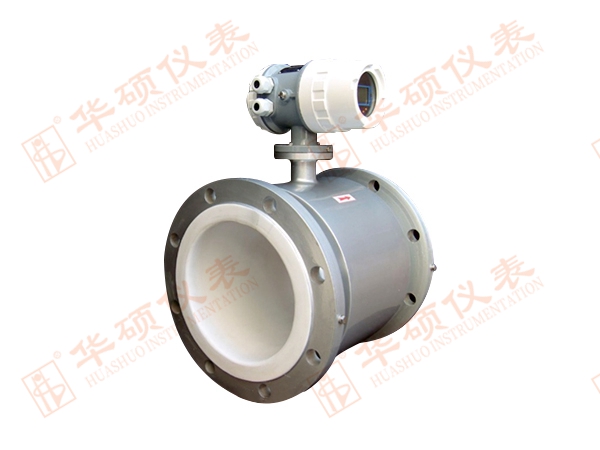

電磁流量計適用于大多數導電液體的流量測量,如泥漿、懸浮液、紙漿和粘稠液體。測量的條件是,被測介質中須含有一 定的導電介質。其測量結果不受溫度,壓力,粘度,密度的影響。
外夾式或者管段式超聲波流量?jī)x表是以“速度差法”為原理,測量圓管內液體流量的儀表。它采用了多脈沖技術、信號數字化處理技術及糾錯技術,使流量?jī)x表更能適應工業現場的環境,計量更方便、經濟、準確。
